Estaciones con estructura de acero Space Grid

Las estaciones con estructura de acero Space Grid se refieren a instalaciones de estaciones construidas con sistemas de rejilla espacial de acero. Las estructuras de acero presentan ventajas fundamentales que incluyen una cobertura sin columnas de gran luz y efectos arquitectónicos ligeros y transparentes. Como fabricante profesional de estructuras de acero, EHSS considera los edificios públicos como uno de nuestros principales segmentos comerciales.

Enviar Consulta

Descripción del Producto

Las estaciones con estructura de acero Space Grid fabricadas por nuestra fábrica son edificios de tránsito ferroviario con estructuras de rejilla de acero adoptadas para techos o marquesinas. La estructura de cuadrícula espacial ofrece vistas amplias y una estética elegante y liviana, que se logran apoyándose en estructuras de acero. ¿Por qué estructuras de acero? ¿Cómo puede el acero lograr efectos tan extraordinarios?

Dimensión clave	Ventajas principales de la estructura de acero
Peso ligero y alta resistencia	Más de 10 veces más resistente que el hormigón, con sólo 3 veces la densidad.
Transferencia eficiente de fuerza axial	Material isotrópico homogéneo que aprovecha al máximo la resistencia del material para un consumo económico de acero.
Alta flexibilidad de forma	Permite formas complejas como formas onduladas y superficies curvas.
Conexiones de juntas confiables	Forma un sistema de carga espacial 3D estable con rutas claras de transmisión de fuerza.
Alta tasa de prefabricación	Los miembros y las juntas se prefabrican en fábricas para lograr una calidad controlable y una alta precisión de construcción.
Construcción rápida	El montaje en tierra junto con el levantamiento integral o el montaje de pernos acorta el tiempo de construcción y minimiza la interrupción del sitio.
Verde y Sostenible	El acero es 100 % reciclable y conserva un alto valor residual después de la vida útil del edificio, lo que reduce los residuos de construcción.
Alta redundancia sísmica	Múltiples rutas de transferencia de carga mejoran la robustez estructural y previenen el colapso frágil bajo fuertes terremotos

Las estructuras de rejilla espacial ofrecen efectos arquitectónicos de grandes luces, peso ligero y estilo de forma libre. Las estructuras de acero poseen amplias ventajas que incluyen alta resistencia, gran flexibilidad y construcción altamente industrializada. Ambos se complementan, lo que los convierte en la solución óptima para edificios públicos modernos de gran envergadura. Al beneficiarse tanto de la estructura de rejilla espacial como de la estructura de acero prefabricada, nuestras estaciones con estructura de acero Space Grid se destacan como una opción popular para los edificios de estaciones contemporáneos.

Space Grid Steel Frame Stations

Aplicaciones principales

Nuestras estaciones con estructura de acero Space Grid se aplican principalmente en cuatro escenarios:

▷ Techo de sala de espera

▷ Marquesina de plataforma

▷ Grandes edificios de centros de transporte

▷ Edificios de Estaciones Medianas y Pequeñas de Alta Velocidad

Los edificios con estructura de acero construidos con estructuras de rejilla espacial y sus combinaciones se clasifican principalmente en las siguientes categorías:

Estructuralhabitación	Escenarios aplicables
Cuadrícula espacial de pirámide cuadrada invertida	Salas de espera de edificios de estaciones de tren de alta velocidad
Armazón de tubería espacial	Cubiertas de edificios de estaciones de gran luz
Sistema compuesto de rejilla espacial y armadura de transición	Edificios de estaciones con formas complejas
Marco espacial	Marquesinas de plataforma

Además, los componentes principales de nuestras estaciones con estructura de acero Space Grid incluyen principalmente:

Categoría de componente	Materiales comunes
Miembros de la red espacial	Tubos de acero redondos o rectangulares Q235B/Q355B
Rótulas soldadas/rótulas atornilladas	Bolas soldadas (Q355B) / Bolas atornilladas (acero 45#)
Acordes y miembros web de armaduras de tuberías espaciales	Tubos redondos de acero (Q355B)
Juntas de acero fundido	Componentes de acero fundido
Paneles de techo	Paneles de aluminio-magnesio-manganeso / Placas perfiladas de acero con capa de aislamiento térmico
Claraboyas de iluminación natural	Paneles de policarbonato / Vidrio

Especificaciones técnicas y experiencia en proyectos

Las tecnologías clave de las estaciones con estructura de acero Space Grid incluyen elevación hidráulica sincrónica o elevación giratoria, control de temperatura para juntas de acero fundido e inspección integrada que combina BIM y tecnología de nube de puntos. Es un producto de edificio público moderno de gran envergadura que integra la estética estructural y el espacio funcional.

Artículo	Parámetro
Sistema Estructural	Rejilla espacial de pirámide cuadrada invertida/truss de tubería espacial/marco espacial
Grado de acero	Q235B/Q355B, ASTM A572 Gr.50, etc.
Tipo de junta	Rótulas soldadas / rótulas atornilladas / rótulas de acero fundido
Método de conexión	Conexión por soldadura/perno de alta resistencia
Tipo de soporte	Soporte multipunto en los cuatro lados del soporte de cuerda/columna inferior
Profundidad estructural	1,75–3,8 metros
Vida útil del diseño	50 años
Intensidad de fortificación sísmica	Grados 7 a 9
Tecnología de la construcción	Elevación hidráulica síncrona/elevación rotativa

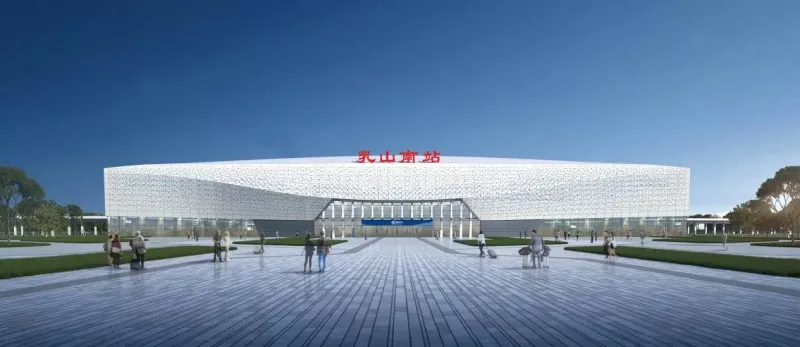

La estación Rushan Sur en Weihai, un importante centro de transporte en el ferrocarril de alta velocidad Laiyang-Rongcheng construido por EHSS, adopta un diseño aerodinámico con un área total de construcción de 10.000 metros cuadrados. El edificio consta de sala de espera, zonas de atención al viajero, oficinas y salas de equipos. Su techo adopta una estructura de rejilla de acero, una forma del sistema de rejilla espacial de acero, lo que convierte a este proyecto en un caso típico de nuestro producto Space Grid Steel Frame Stations.

Space Grid Steel Frame Stations

Preguntas frecuentes

P1: ¿Cómo es el desempeño sísmico de las estaciones de estructura de red espacial?

La estructura de la red espacial posee una excelente capacidad sísmica inherente. Combinado con nuestra construcción profesional, las estaciones que entregamos logran un rendimiento sísmico superior.

P2: ¿Cuáles son las diferencias entre las estructuras de rejilla espacial y las armaduras planas?

Las estructuras de rejilla espacial consumen menos acero y ofrecen una mayor rigidez estructural para el mismo requisito de luz.

P3: ¿Pueden las estaciones con estructura de red espacial acortar la duración de la construcción?

La adopción de tecnología de elevación hidráulica síncrona reduce en gran medida las horas de trabajo en altura.

P4: ¿Cuál es el alcance máximo alcanzable para las estaciones con estructura de red espacial?

La red espacial de pirámide cuadrada invertida cubre las salas de espera de las estaciones con luces de 40 a 90 m. El sistema compuesto de armadura tubular espacial más rejilla espacial puede lograr luces de techo a un nivel de 100 metros.

P5: ¿Pueden construir estaciones que cumplan con los estándares Eurocódigo y AISC?

Contamos con certificaciones CE, ISO y AISC. Nuestras estaciones con estructura de acero Space Grid pueden satisfacer plenamente sus necesidades.
