Estación de tren de estructura de acero compleja

En el campo de la infraestructura de transporte global, las estaciones de concreto tradicionales, debido a su largo período de construcción, estructura espacial rígida y resistencia sísmica limitada, se han vuelto difíciles de satisfacer las demandas de eficiencia y escala de la era del ferrocarril de alta velocidad. La tecnología de estructuras de acero está remodelando el paradigma de construcción de los centros de transporte modernos con sus ventajas revolucionarias. Las estaciones ferroviarias con estructuras de acero complejas adoptan una combinación de varias estructuras, como estructuras de celosía, estructuras de rejilla, etc. Estas estructuras a menudo pueden lograr mejores espacios de gran envergadura.

Características del producto

Todos los componentes de la compleja estación ferroviaria con estructura de acero se fabrican en la fábrica y luego se instalan en el sitio, lo que ahorra tiempo. Sin embargo, debido a la complejidad de la estructura de diseño, la velocidad de instalación es mucho más rápida en comparación con los edificios con estructura de hormigón común.

El complejo diseño de la estación de tren la convierte en un centro de transporte integral. Dentro de la estación se pueden integrar varios medios de transporte, como autobuses, taxis, trenes de alta velocidad y metro, lo que permite a los pasajeros conectarse sin problemas con diferentes modos de transporte. La eficiencia de transferencia es alta.

El complejo diseño de varias líneas hace que la estación sea más que una simple estación; también es la tarjeta de presentación de la ciudad, que muestra la cultura local y la sensación futurista.

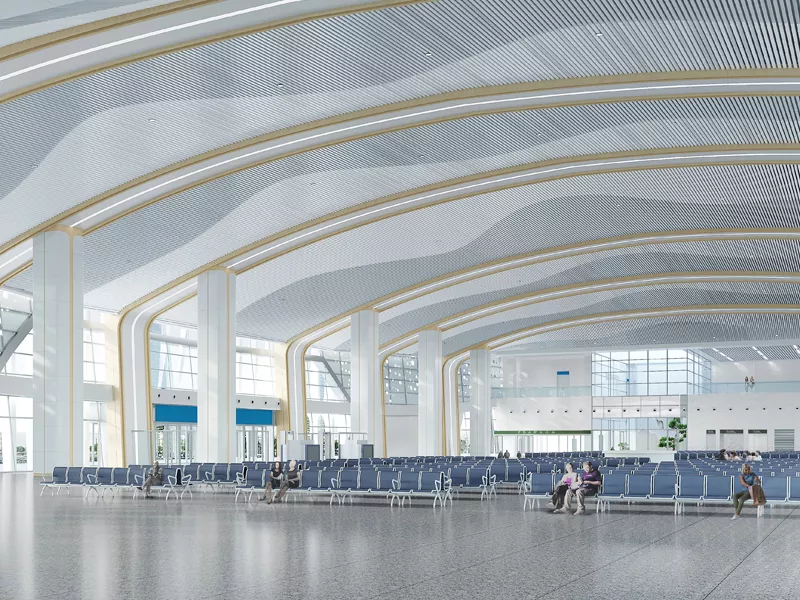

El diseño sin columnas del gran espacio crea una sala de espera abierta. Combinado con el sistema de guía inteligente del pasillo, puede mejorar la eficiencia de la guía del flujo de pasajeros.

Detalles del producto y aplicación

Primero, el equipo de ingeniería diseñó la estructura de toda la estación y las dimensiones de cada componente en la computadora, y luego aseguró la estabilidad de la estructura mecánica del edificio mediante cálculos precisos. El segundo paso es entregar los parámetros de construcción a la fábrica, donde se prefabrican los componentes, incluidas vigas y columnas de acero en forma de H, columnas tipo cajón, tubos de acero, etc. Los nodos se conectan con pernos de alta resistencia o soldadura de alta calidad. Para nodos de carga relativamente complejos e importantes, se adopta la tecnología de nodos de acero fundido. El tercer paso es transportarlo al sitio y luego utilizar un equipo grande para ayudar a levantar la estructura de acero. Cuarta parte: Instalar las partes exteriores del edificio.

Los escenarios de aplicación de la estación ferroviaria de estructura compleja de acero incluyen estaciones centrales de trenes de alta velocidad, estaciones de trenes interurbanos, complejos de transporte y estaciones temporales de trenes de alta velocidad.

Parámetro (especificación)

Caso del producto

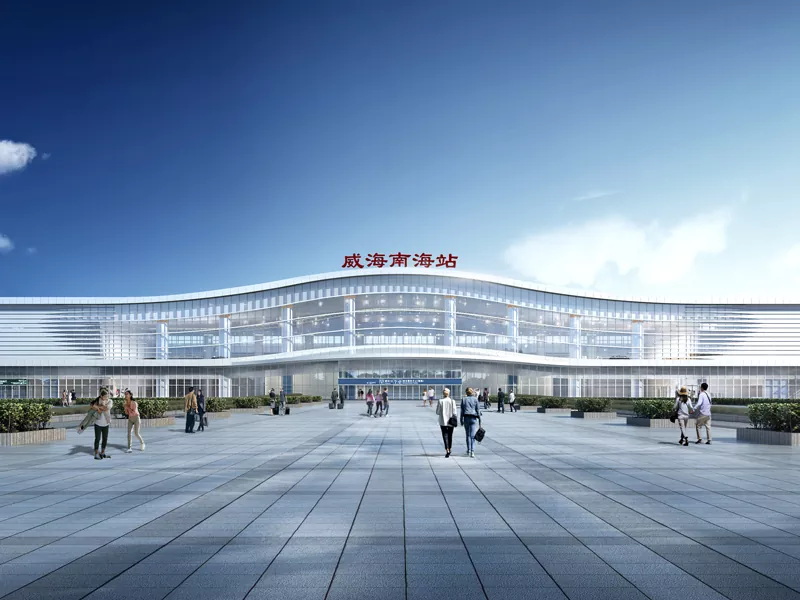

El diseño general de la estación de tren de Hainan en Weihai, provincia de Shandong, está inspirado en el océano y parece olas o velas. Este diseño moderno con grandes luces y curvas se logra principalmente a través de estructuras de acero.

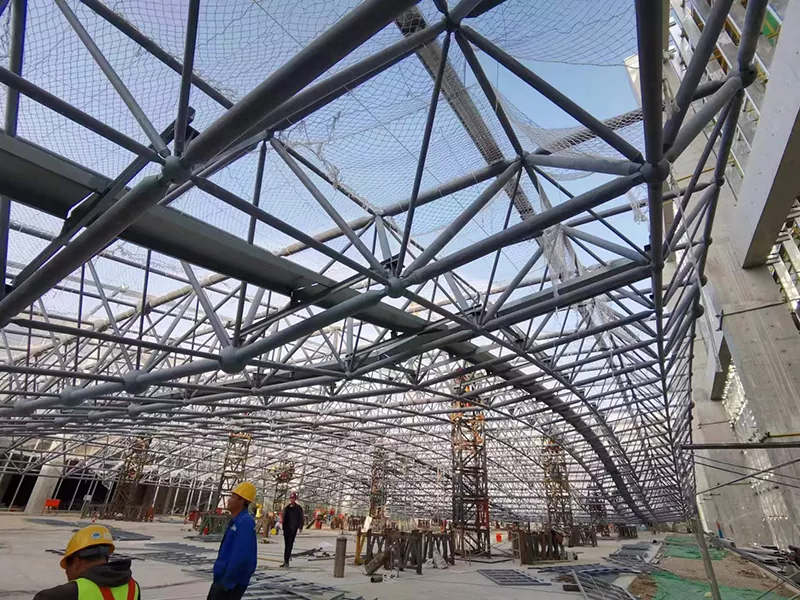

En concreto, la cubierta de la estación es el núcleo de toda la estructura. Adopta una "estructura espacial de malla de acero de gran envergadura". En pocas palabras, utiliza muchos tubos de acero que se combinan como una red para formar un enorme techo integral curvo. Los dos mayores beneficios de hacer esto son los siguientes: primero, casi no puede haber pilares en el interior y la vista es muy amplia. En segundo lugar, puede soportar perfectamente esta forma de superficie curva irregular.

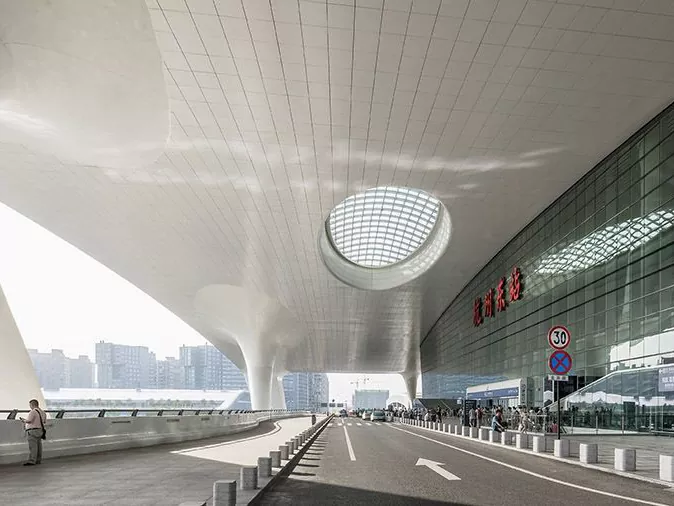

Para sostener este gran techo de acero, se utilizaron como soporte algunas columnas de acero en forma de Y o de V alrededor de la estación. Estas columnas de acero no sólo son resistentes sino que también parecen más ligeras y orientadas al diseño que las tradicionales columnas de hormigón.

Además, los marcos de la marquesina sobre la plataforma y el muro cortina de vidrio en la fachada del edificio también están hechos de estructura de acero. Las ventajas de este material son su alta resistencia y su peso ligero. Además, la mayoría de los componentes pueden producirse en la fábrica y luego ensamblarse en el sitio como bloques de construcción, lo que hace que la construcción sea más rápida y respetuosa con el medio ambiente.
