Comprensión de los componentes de la estructura de acero: clasificación de miembros portantes y de estabilidad

En general, los componentes estructurales de acero se pueden dividir en cuatro categorías principales según su composición estructural: miembros de soporte de carga primarios, miembros de refuerzo y estabilidad, componentes secundarios y adjuntos, así como conexiones y accesorios estructurales. Esta sesión cubre principalmente las dos primeras categorías.

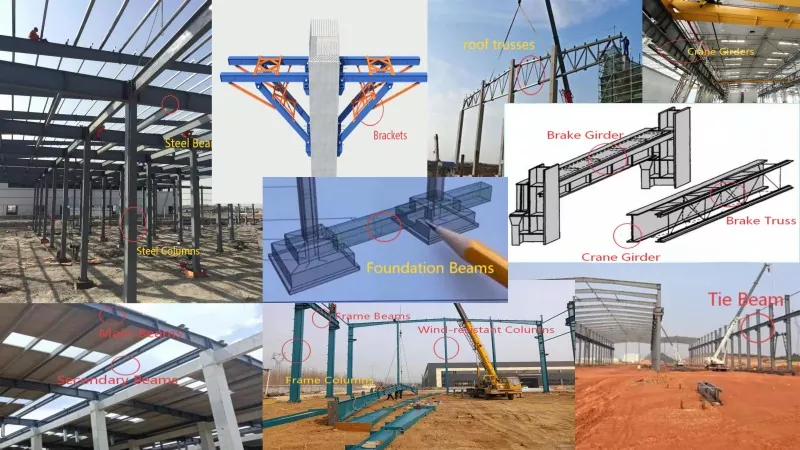

Los miembros de carga primarios incluyen columnas de acero, vigas de acero, armaduras, soportes, armaduras de techo, vigas de grúa, vigas de freno, armaduras de freno, columnas resistentes al viento, vigas de marco, columnas de marco, vigas secundarias, vigas principales, vigas de amarre y vigas de cimentación. Una armadura consta además de cuerdas superiores, cuerdas inferiores y miembros de alma. Como el esqueleto central delsistema estructural de acero, los elementos portantes primarios soportan las cargas principales de la estructura y las transfieren a los cimientos. Su calidad de fabricación y precisión de montaje determinan directamente la seguridad y estabilidad de toda la estructura.

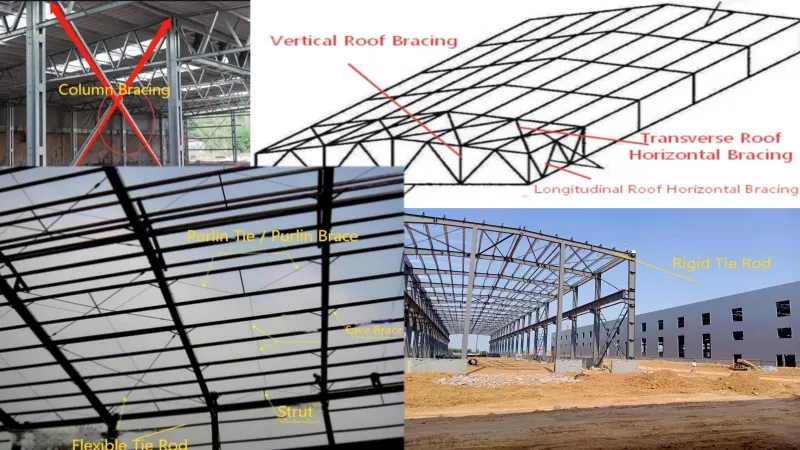

Los elementos de arriostramiento y estabilidad constan de arriostramientos de columnas, arriostramientos horizontales de techo, arriostramientos verticales de techo, arriostramientos horizontales longitudinales, arriostramientos horizontales transversales, arriostramientos de aleros, tirantes rígidos, tirantes flexibles, tirantes y puntales. Los miembros de arriostramiento y estabilidad no soportan directamente cargas verticales importantes, sin embargo, funcionan para garantizar la estabilidad general de la estructura, transferir cargas horizontales, reducir la longitud efectiva de los miembros estructurales y prevenir la inestabilidad estructural.

Esta sesión presenta los miembros de soporte de carga primarios y los miembros de refuerzo y estabilidad. La próxima sesión continuará detallando todos los detalles de los componentes secundarios y adjuntos (incluidas correas, marcos de pared, marcos de monitores, plataformas de escaleras, barandillas, etc.), así como conexiones y accesorios estructurales (incluidas placas de refuerzo, refuerzos, pernos, montantes de corte, piezas integradas, etc.). Manténganse al tanto.
