Montaje de estructura de acero en sitio + Flujo de trabajo de construcción de elevación integral + Consideraciones clave

Introducción:Enconstrucción de estructura de acero, el "ensamblaje en tierra + izado integral con grúa pesada" (ensamblaje de la estructura completamente en el suelo y elevación a su posición como una sola unidad utilizando grúas pesadas) es uno de los métodos de construcción más rentables, seguros y con control de calidad disponibles en la actualidad.

En comparación con el "ensamblaje suelto a gran altitud" (ensamblaje de componentes pieza por pieza en el aire), este método reduce significativamente el trabajo peligroso en altura, reduce las tasas de defectos de soldadura y controla eficazmente la deformación estructural. Sin embargo, requiere una preparación estricta del terreno, una configuración de la plantilla de ensamblaje de alta precisión, cálculos de ingeniería de elevación rigurosos y una señalización y comando impecables en el sitio.

A continuación se muestra una guía técnica completa y estandarizada paraestructura de acero en sitiomontaje e elevación integral: estructurados con flujos de trabajo claros y requisitos técnicos prácticos y sencillos para una fácil referencia.

I. Descripción general básica del método de construcción

Lógica del flujo de trabajo de construcción: Prefabricación en fábrica de componentes de acero en secciones → Montaje en tierra en sitio en plantillas → Corrección de soldadura, inspección de soldadura (NDT) y retoque de pintura → Elevación integral de una pieza a su posición → Fijación y alineación estructural.

Ventajas clave

•  Trabajo en tierra en todo momento: las operaciones principales se realizan en el suelo, lo que reduce drásticamente los riesgos de caídas y los peligros a gran altitud.

• Calidad controlable: el ensamblaje, la soldadura y la alineación se realizan en un entorno terrestre estable y accesible, lo que garantiza una precisión y calidad de construcción superiores.

• Alta eficiencia en la construcción: se minimizan las soldaduras y los pernos a gran altura, lo que acelera significativamente el progreso de la construcción.

Limitaciones

•  Se requiere un área de ensamblaje grande: requiere un área de terreno espaciosa, nivelada y bien compactada para el ensamblaje en el sitio.

•  Equipo pesado y controles estrictos: requiere grúas de elevación de gran tonelaje y cálculos de ingeniería estrictos para las condiciones de elevación y la capacidad de carga del suelo.

Escenarios aplicables

Construcción de estructura de acero en sitio abierto., como armazones de acero de gran luz, módulos de acero para techos, marcos de acero de múltiples luces y conjuntos de vigas de grúa de alta resistencia.

II. Flujo de trabajo de construcción estandarizado completo

Flujo de proceso estándar: Preparación de la construcción → Nivelación y compactación del sitio → Configuración y aceptación de la plantilla de ensamblaje → Recepción y reinspección de componentes → Montaje en tierra → Trabajos de soldadura → Pruebas de soldadura (NDT) y retoque de pintura anticorrosión → Configuración de orejetas de elevación y aparejos → Prueba de elevación de prueba → Elevación integral formal → Posicionamiento, ajuste fino y fijación temporal → Recomprobación de los ejes y elevación de la rejilla → Conexión y fijación permanentes → Retiro de aparejos → Proyecto Aceptación → Montaje Plantilla Desmontaje

1. Preparación de la construcción en la etapa inicial (paso más crítico)

Si la preparación preliminar es inadecuada, pueden ocurrir fácilmente problemas como deformación estructural, vuelco o errores dimensionales durante el montaje y el levantamiento. Concéntrese estrictamente en estas 4 tareas principales:

• Planifique primero: prepare un sistema de elevación exclusivo. Para operaciones supercríticas y de alto riesgo, la revisión de expertos y la aprobación formal son obligatorias. Complete cálculos de ingeniería detallados para las condiciones operativas de la grúa, la tensión de los miembros, la capacidad de carga del suelo y las cargas del punto de elevación.

• Verificación de materiales y documentos: inspeccione los certificados de conformidad de fábrica, los informes de pruebas de fábrica (MTR), los registros de pruebas no destructivas (NDT) de fábrica y las hojas de verificación dimensional. Evite estrictamente que cualquier componente no conforme ingrese al lugar de trabajo.

• Planificación del diseño del sitio: designe claramente zonas separadas para el almacenamiento de componentes, el trabajo de ensamblaje en el suelo y el desplazamiento de la grúa/posicionamiento de los estabilizadores. Para cimientos de suelo blando, excave y reemplace con relleno sólido, compacte y pavimente/endurezca el suelo con anticipación.

•  Información sobre seguridad del personal: los soldadores, operadores de grúas, señalizadores y aparejadores deben tener certificados de calificación válidos. Llevar a cabo sesiones informativas técnicas y de seguridad exhaustivas para todos los trabajadores, aclarando las responsabilidades individuales y las prohibiciones de seguridad.

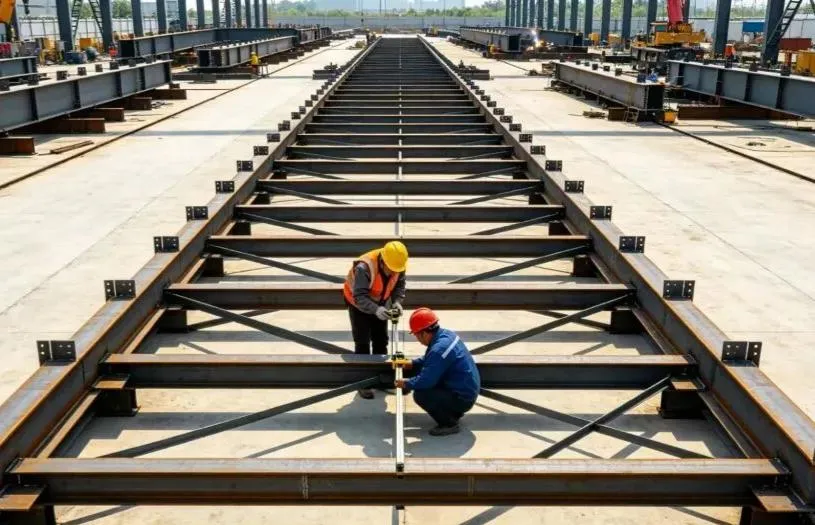

2. Configuración y aceptación de la plantilla de montaje

La plantilla de montaje (bastidor de apoyo al suelo) es fundamental para la precisión del montaje. ¡Está estrictamente prohibido el montaje casual o estructuras deficientes e improvisadas!

• Utilice acero estructural estándar: fabrique plantillas utilizando secciones de acero estándar nacional para garantizar una rigidez y estabilidad adecuadas, evitando el asentamiento del suelo, la deflexión estructural o las sacudidas después de la carga.

•  Replanteo y posicionamiento precisos: establezca líneas guía con precisión; Controle estrictamente los ejes, la elevación y la nivelación de la cuadrícula. Para componentes de gran luz, incorpore una precombada (una curva ascendente intencional) de acuerdo con las especificaciones de diseño para contrarrestar el futuro pandeo bajo cargas de servicio.

•  Inspección y aprobación dedicadas: se debe realizar una inspección especializada al finalizar la configuración de la plantilla. Registre y archive todas las mediciones dimensionales, de elevación y de planitud. La plantilla sólo se puede utilizar después de la aprobación formal.

3. Entrega de componentes y montaje en tierra

El montaje en tierra es el proceso clave para controlar la calidad estructural general. Un control preciso es esencial:

•  Inspección de componentes entrantes: inspeccione cada componente a su llegada para determinar su apariencia, deformación durante el envío, revestimientos protectores y alineación de los orificios de los pernos. Enderezar y corregir posibles deformaciones menores antes del montaje.

• Posicionamiento y ajuste de la plantilla: después de asentar los componentes en la plantilla, use gatos hidráulicos y cables tensores para ajustar y controlar estrictamente la extensión, las líneas de los ejes, la elevación, el espacio de la raíz (espacio de ajuste de la junta) y la alineación vertical.

•  Soldadura por puntos realizada por soldadores certificados: los soldadores certificados deben realizar soldaduras por puntos (soldaduras de retención temporal). La longitud de la soldadura por puntos y el tamaño del filete deben cumplir con los estándares técnicos, evitando porosidad, grietas y otros defectos de soldadura.

•  Soldadura simétrica y alivio de tensión: la soldadura formal debe seguir estrictamente los principios de "soldadura simétrica" ​​y "soldadura en retroceso" (soldadura en segmentos cortos alternos) para liberar uniformemente la tensión térmica y minimizar la deformación. Para placas de acero gruesas, implemente estrictamente controles de temperatura entre pasadas y precalentamiento.

•  Verificación posterior al ensamblaje: una vez finalizado el ensamblaje, vuelva a medir minuciosamente las dimensiones generales, los valores de curvatura y la rectitud lateral para garantizar el pleno cumplimiento de los códigos de ingeniería y los planos de diseño.

4. Inspección de soldaduras y retoque de pintura anticorrosión

•  Pruebas no destructivas (NDT): realice pruebas ultrasónicas (UT) o pruebas radiográficas (RT) según las especificaciones de diseño. Cualquier soldadura que no cumpla con las normas se debe extraer por completo, volver a soldar y volver a probar hasta que esté 100% calificada.

•  Limpieza y repintado de soldaduras: lije las uniones soldadas hasta que queden suaves, elimine el óxido, la escoria y las salpicaduras, y aplique rápidamente una imprimación y una capa superior anticorrosión a juego para garantizar un sistema de recubrimiento protector continuo e intacto.

• Protección de superficies: proteja las superficies de contacto de fricción de pernos de alta resistencia, los orificios de los pernos y las capas de pintura terminadas contra salpicaduras de soldadura, contaminación de grasa/aceite y rayones mecánicos.

5. Selección de puntos de elevación y aparejos

Regla de seguridad de levantamiento central: nunca cambie los puntos de levantamiento sin autorización, nunca mezcle aparejos que no coincidan y nunca someta los componentes a fuerzas inadecuadas.

•  Utilice orejetas de elevación diseñadas: utilice siempre orejetas de elevación prediseñadas y diseñadas en fábrica (ojos de almohadilla). Está estrictamente prohibido realizar soldaduras o perforaciones en el sitio no autorizadas para puntos de elevación improvisados. Todas las soldaduras de orejetas de elevación deben someterse a una inspección END al 100 %.

• Cálculo de la capacidad de aparejo: seleccione cables de acero, grilletes y eslingas de elevación basándose estrictamente en las cargas calculadas, incorporando factores de seguridad de carga dinámica. La sobrecarga está estrictamente prohibida.

•  Protectores de esquinas: instale protectores de esquinas (suavizantes/protectores de bordes) en todas las esquinas y bordes afilados de los miembros de acero para evitar que los cables se corten o dañen.

•  Refuerzo temporal: agregue puntales/miembros de refuerzo temporales a secciones estructuralmente delgadas o de paredes delgadas (como armazones largos) para evitar torceduras, pandeo o deformaciones locales durante el levantamiento.

6. Prueba de elevación de prueba (nunca se debe omitir)

El elevador de prueba es la última barrera defensiva contra los accidentes de elevación.

•  Levantar y suspender: levante suavemente el componente a 200–300 mm de la plantilla de ensamblaje y manténgalo suspendido en el aire durante 5 a 10 minutos.

•  Inspección integral: Inspeccione minuciosamente: condiciones de carga en los puntos de elevación, deformación del aparejo, deflexión general y local de los miembros, estabilidad de la grúa, asentamiento del suelo debajo de los estabilizadores y cualquier interferencia o enganche en la plantilla.

•  Descenso inmediato en caso de anomalía: si se observa algún ruido inusual, distorsión estructural o asentamiento excesivo del suelo, baje el componente nuevamente sobre la plantilla inmediatamente. El levantamiento formal sólo podrá realizarse después de que se aprueben las acciones correctivas.

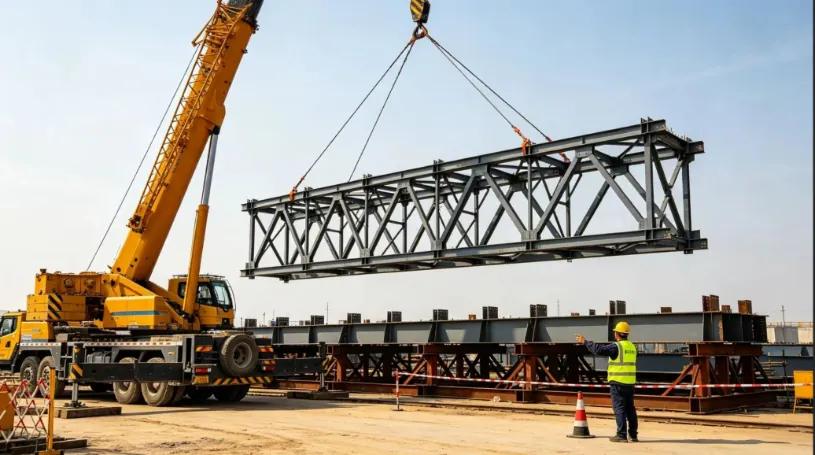

7. Elevación, posicionamiento y fijación temporal del conjunto completo

•  Señalización unificada unipersonal: las operaciones deben ser dirigidas por un único comandante de señalización designado mediante señales manuales y comandos de voz estandarizados. Están estrictamente prohibidas las señales de varias personas y las operaciones caóticas.

•  Movimientos suaves de la grúa: la elevación, el giro y el abatimiento (desmontaje de la pluma) deben permanecer suaves y lentos en todo momento. Evite paradas bruscas, giros bruscos o cargas de choque. El personal de tierra debe utilizar líneas de guía (cuerdas guía) para estabilizar la orientación del componente y evitar colisiones con estructuras existentes.

•  Posicionamiento y soporte temporal inmediato: una vez asentado sobre los soportes permanentes, ajuste con precisión los ejes de la cuadrícula, la elevación y la plomada vertical. Instale inmediatamente puntales de soporte temporales y apriete los cables tensores.

• Línea roja de seguridad básica: nunca suelte el gancho de la grúa hasta queestructura de aceroforma un sistema estructural estable y autoportante.

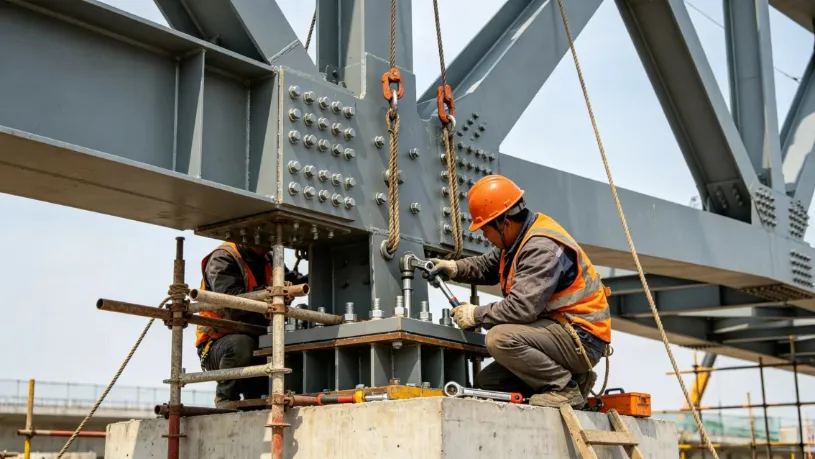

8. Obras de Conexión Permanente y Terminaciones

• Primero, pernos de alta resistencia: priorice la fijación con pernos de alta resistencia. Siga estrictamente la secuencia de apriete de dos etapas: "Apriete inicial → Apriete final". Marque cada perno claramente después del ajuste final para evitar que se pierdan pernos, se aflojen o se aprieten demasiado.

•  Soldadura de empalme en el sitio: realice soldaduras a tope y de empalme en el sitio en capas de múltiples pasadas y realice pruebas no destructivas (NDT) inmediatamente después de finalizar.

•  Nueva medición estructural general: vuelva a medir todas las dimensiones, elevaciones y valores de deflexión generales. Una vez certificado como conforme, desmonte de forma segura el equipo de elevación, los soportes temporales y la plantilla de montaje en el suelo.

•  Reparación y entrega del revestimiento: retoque todos los revestimientos anticorrosión e ignífugos dañados en las áreas afectadas para completar la instalación terminada.

III. Precauciones críticas en el sitio (obstáculos clave que se deben evitar)

1. Puntos de control de calidad de montaje

•  Base sólida de la plantilla: el suelo debajo de la plantilla de montaje debe estar firme, compactado y nivelado. Los trabajos de montaje están estrictamente prohibidos en suelos blandos o encharcados durante el tiempo de lluvia para evitar un asentamiento desigual.

•  Control estricto de la contraflecha: establezca con precisión la preflecha (curva ascendente intencional) para miembros de gran luz de acuerdo con los valores de diseño. Verifique las medidas antes y después del montaje para evitar que se hunda hacia abajo después del montaje.

•  Restricciones de soldadura en climas severos: deje de soldar inmediatamente al aire libre durante vientos fuertes, lluvia, nieve o temperaturas bajo cero. Asegúrese de que las superficies de acero húmedas estén completamente secas con sopletes calefactores antes de reanudar la soldadura.

• Proteja las superficies de fricción de los pernos de alta resistencia: proteja estrictamente las superficies de fricción de contacto de los pernos. Están estrictamente prohibidos el pulido, la contaminación por aceite o las quemaduras por salpicaduras de soldadura, lo que garantiza que el coeficiente de deslizamiento cumpla con los estándares de ingeniería.

2. Líneas rojas obligatorias de seguridad para levantar objetos

•  Prohibiciones climáticas: está estrictamente prohibido izar objetos con vientos fuertes de fuerza 6 y superiores (velocidad del viento ≥ 10,8 m/s), niebla densa, lluvia intensa o cuando la iluminación nocturna sea inadecuada.

•  Soporte de los estabilizadores de la grúa: los estabilizadores de la grúa deben estar completamente soportados por placas de distribución de carga de acero gruesas sobre un terreno sólido y verificado para evitar que la grúa se vuelque o se perforen los estabilizadores.

•  Zona de exclusión de seguridad rígida: establezca una barrera rígida y una zona de exclusión clara dentro del radio de trabajo de la grúa. El personal no autorizado tiene estrictamente prohibido ingresar, transitar o permanecer en el área.

•  Inspección de aparejos antes del turno: inspeccione todos los equipos de elevación, accesorios de aparejo y cables metálicos antes de cada turno de trabajo. Reemplácelo inmediatamente si los hilos de alambre rotos, el desgaste excesivo o los dobleces/deformaciones exceden los límites permitidos.

3. Riesgos comunes y medidas preventivas

•  Deformación excesiva de los componentes: preestablezca la curvatura del diseño, agregue puntales de refuerzo temporales, siga secuencias de soldadura simétricas y realice comprobaciones completas de carga de las condiciones de elevación.

•  Falla de desgarro de las orejetas de elevación: realice un diseño estructural especializado para las orejetas de elevación, garantice una soldadura de penetración total con una inspección END 100 % y prohíba estrictamente los puntos de elevación improvisados ​​no aprobados.

• Asentamiento o vuelco del terreno con grúa: verifique y endurezca el terreno con anticipación, coloque placas de acero pesadas debajo de los estabilizadores y controle el asentamiento del terreno durante el levantamiento de prueba.

•  Inestabilidad estructural después de la colocación: instale rápidamente cables tensores y puntales de soporte temporales, aplicando estrictamente el principio: "Nunca suelte el gancho de la grúa antes de que la estructura esté asegurada".

•  Pernos de alta resistencia de calidad inferior: proteja estrictamente las superficies de contacto de fricción, aplique procedimientos de apriete de torsión estandarizados e inspeccione y marque con colores cada perno individual al finalizar.

IV. Resumen

La lógica central de gestión demontaje de estructura de acero en sitioy el levantamiento integral se puede resumir en: montaje en tierra de precisión, control rígido de la plantilla, cálculo de levantamiento riguroso, levantamiento suave y constante, y nunca soltar el gancho antes de asegurarlo.

Al gestionar estrictamente los cuatro pilares críticos (calidad de la plantilla, deformación de la soldadura, condiciones de carga de elevación y estabilidad estructural temporal), se pueden prevenir los defectos de construcción y los accidentes de seguridad más comunes, proporcionando una solución segura, confiable y eficiente para la ingeniería estructural de acero de grandes luces.
