Guía completa de componentes estructurales de acero: miembros secundarios y detalles de conexión

El número anterior ilustró los detalles y los planos de diseño de los miembros de carga primarios y los miembros de refuerzo y estabilidad entreacero estructuralcomponentes. Esta sesión continúa con la introducción de componentes secundarios y adjuntos, así como conexiones y accesorios estructurales. A continuación se encuentran las descripciones de las posiciones de diseño típicas y listas completas de cada componente en edificios de acero.

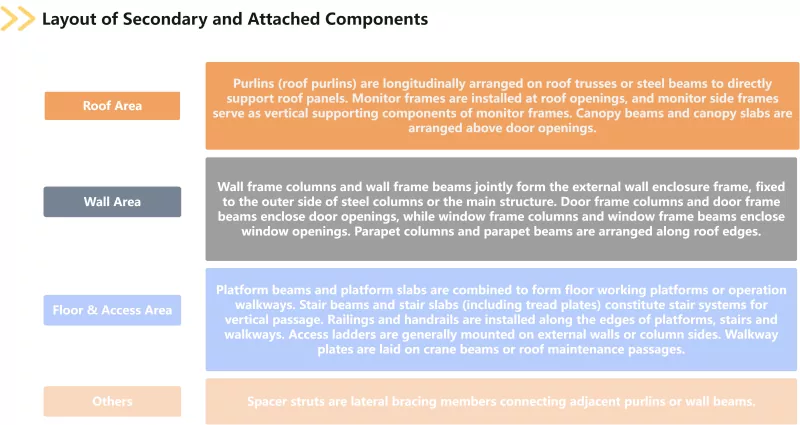

Los componentes secundarios y adjuntos incluyen correas, columnas de marco de pared, vigas de marco de pared, marcos de monitor, marcos laterales de monitor, vigas de escalera, losas de escalera, vigas de plataforma, losas de plataforma, barandillas, pasamanos, escaleras de acceso, placas de pasarela y puntales espaciadores, columnas de marco de puerta, vigas de marco de puerta, columnas de marco de ventana, vigas de marco de ventana, vigas de marquesina, losas de marquesina, columnas de parapeto y vigas de parapeto. Las correas se subdividen en correas para techos y correas para paredes, mientras que las losas de escaleras cubren las placas de escalón. Al realizar funciones de construcción como cerramiento, paso, iluminación natural y ventilación, los componentes secundarios y adjuntos transmiten cargas de viento, cargas de nieve y otras cargas a la estructura principal. Son piezas indispensables que garantizan la integridad y las funciones de servicio de las construcciones de acero.

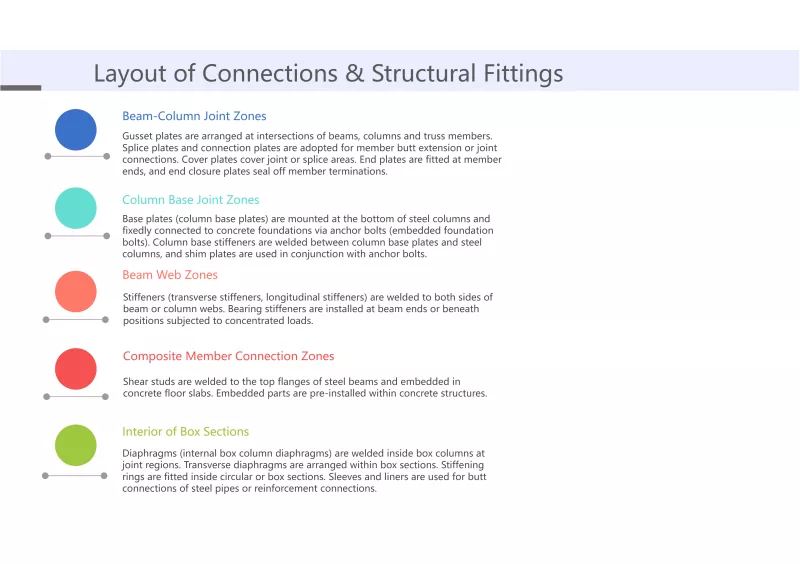

Las conexiones y accesorios estructurales constan de placas de refuerzo, refuerzos, refuerzos de soporte, placas de cuña, placas de conexión, placas de empalme, placas de cubierta, placas de cierre de extremo, placas de extremo, placas de base, refuerzos de base de columna, pernos de anclaje de columna, pernos de alta resistencia, pernos ordinarios, pernos de corte, piezas empotradas, manguitos, revestimientos, anillos de refuerzo, diafragmas y diafragmas transversales. Los refuerzos se dividen en refuerzos transversales y refuerzos longitudinales; las placas de base incluyen placas de base de columna; los pernos de anclaje de columna también se conocen como pernos de cimentación empotrados; los pernos cortantes también se denominan conectores de pernos; Los diafragmas cubren los diafragmas internos para columnas de caja. Como categoría vital deestructura de aceroLos componentes, conexiones y accesorios estructurales determinan directamente si todos los miembros que soportan la carga pueden trabajar en coordinación de manera efectiva y si la ruta de transferencia de carga es continua y confiable.

Hasta ahora, se han clasificado las cuatro categorías principales de componentes estructurales de acero clasificados por composición estructural. Todos los componentes anteriores se dibujan en planos de construcción de edificios de acero, se incluyen en el análisis de fuerza en los informes de cálculo estructural y se retienen permanentemente en las estructuras terminadas. La combinación de componentes varía según los diferentes tipos de proyectos. Una comprensión correcta del posicionamiento funcional y la lógica de diseño de cada tipo de componente es un requisito previo para compilar listas de cantidades precisas y determinar razonablemente precios unitarios integrales, así como la base para garantizar que la intención del diseño de las estructuras de acero pueda transformarse en edificios físicos seguros y confiables.
