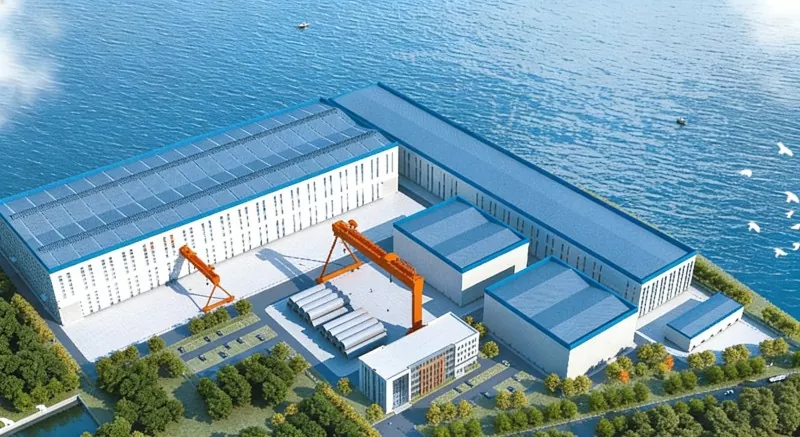

Fábrica de energía eólica marina con estructura de acero

Los edificios de fábricas de energía eólica marina con estructura de acero se refieren a fábricas industriales pesadas diseñadas específicamente para la fabricación de equipos de energía eólica marina. Su estructura principal es de acero y suelen ubicarse en puertos o muelles costeros para satisfacer las necesidades de producción, montaje y transporte de componentes de gran tamaño y peso.

Nuestra fábrica china ha proporcionado soluciones de estructuras de acero para múltiples proyectos de energía eólica marina y es uno de los proveedores de estructuras de acero de alta calidad en China.

forma estructural

● Estructura de armadura de acero pesado: esta es la forma estructural más común.

● Pórtico pesado: Adecuado para talleres de fabricación o montaje en general.

● lEstructuras de armadura de acero y marco de red: se utilizan en fábricas de luces extremadamente grandes o con funciones especializadas.

Diseño de resistencia a la corrosión y resistencia al viento.

● Sistema de protección contra la corrosión: dado que estos edificios industriales están construidos cerca del océano, el ambiente circundante es relativamente húmedo y hay condiciones climáticas más extremas. El tratamiento superficial del acero adopta un sistema de recubrimiento resistente a la corrosión.

● Resistencia al viento: El edificio en sí debe diseñarse de acuerdo con los estándares de carga de viento de 50 o 100 años una vez cada siglo en las zonas costeras para garantizar la seguridad estructural en condiciones climáticas extremas.

Los componentes estructurales del producto.

Estructura principal

● Generalmente se adoptan columnas de celosía de acero. Para una fábrica de energía eólica marina con estructura de acero con gran altura y gran tonelaje de grúa, las columnas de celosía de acero tienen una mayor resistencia a la flexión y pueden soportar el peso de la grúa de columna.

Sistema de viga de grúa

● Las vigas de grúa generalmente utilizan vigas en I soldadas de alma sólida de alta resistencia, con un límite elástico que a menudo alcanza 355 Pa o 390 Pa.

Sistema de apoyo

● Los soportes entre columnas pueden estar hechos de acero en forma de H, de acero en ángulo y de tubos redondos, normalmente en forma de X.

● Se dispondrán soportes horizontales en el techo para transferir la fuerza horizontal del techo.

● El sistema suele estar dispuesto en la parte superior de las columnas, con el objetivo de proteger la estabilidad de las fuerzas entre los marcos de acero.

Estructura del recinto

● Las correas suelen utilizar acero soldado en forma de H o acero en forma de C soldado por alta frecuencia.

● Las vigas de pared son en su mayoría de acero en forma de H o de acero en forma de C grande, y están conectadas mediante deslizamiento para adaptarse a la deformación lateral de la estructura principal bajo la carga del viento o los efectos de la temperatura.

Parámetro (especificación)

Caso del producto

El proyecto de energía eólica marina de gran megavatio de Lishan, en el que participó conjuntamente EIHE Steel Structure, es el mayor proyecto de energía eólica marina con paridad de precios en China y el mayor grupo de energía eólica marina del norte de China. Está ubicado en la zona marítima sur de la ciudad de Lishan, ciudad de Weihai, provincia de Shandong. Todo el proyecto se divide en dos sitios independientes, U1 y U2, con una capacidad instalada total de 150 megavatios (1,5GW).
