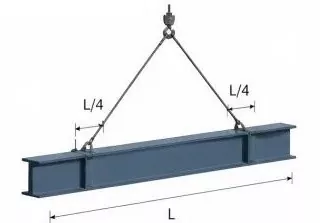

I. Diagrama de elevación
Miembro:Viga de Acero H500×200×10×16, Longitud L = 12,0 m
Puntos de elevación:Establecer a L/4 desde cada extremo de la viga
Ángulo de cabestrillo:α ≈ 60°

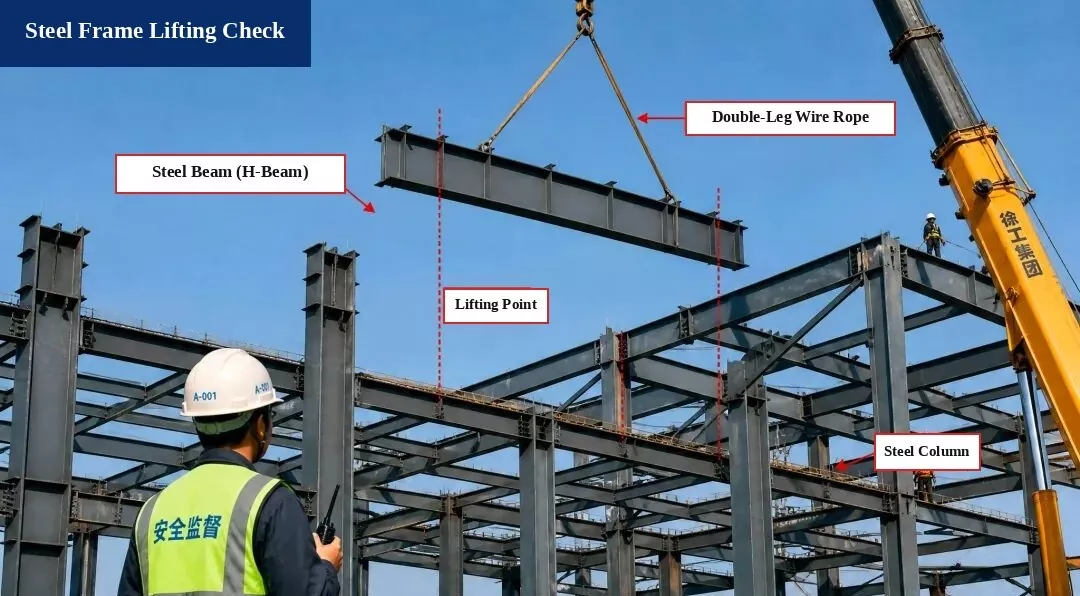

Etiquetas de fotos extraídas:Parte elevada: Viga de acero (viga en H) | Eslinga de elevación: Eslinga de cable de dos patas | Posición del punto de elevación | Columna de estructura de acero | Supervisor de Seguridad (Casco A-001) | Grúa: Grupo XCMG
Miembro:Viga de Acero H500×200×10×16, Longitud L = 12,0 m
Puntos de elevación:Establecer a L/4 desde cada extremo de la viga
Ángulo de cabestrillo:α ≈ 60°
1. Peso propio de la viga:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN
2. Factor de carga dinámica:Toma 1.1
3. Peso de las Eslingas:Ignorado (insignificante)
4. Carga de elevación total:
P = G × 1,1 = 219,9 kN
5. Tensión de la eslinga (carga equilibrada):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN
1. Tipo de cabestrillo:Cable de acero φ20, carga de rotura Fb = 360 kN
2. Factor de Seguridad (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25
¡Cumple con los requisitos estándar!
Conclusión del cheque:
La operación de elevación es segura y cumple con los requisitos del código.
• Código para la Construcción de Estructuras de Acero (GB 50755-2012)
• Código Técnico de Seguridad de Levantamiento e Izado en la Construcción (JGJ 276-2012)
1. Verifique la viga de acero, los cables metálicos y las herramientas de elevación antes de levantar para asegurarse de que sean seguros y confiables.
2. Asigne una persona dedicada a dirigir el proceso de levantamiento. Nadie podrá permanecer debajo de la viga levantada.
3. Detenga el trabajo de elevación inmediatamente cuando la velocidad del viento alcance el nivel 6 o superior.

Levante la viga de acero a su posición planificada, luego inspeccione y apruebe las juntas de conexión para asegurarse de que la calidad de la instalación cumpla con los requisitos de diseño.

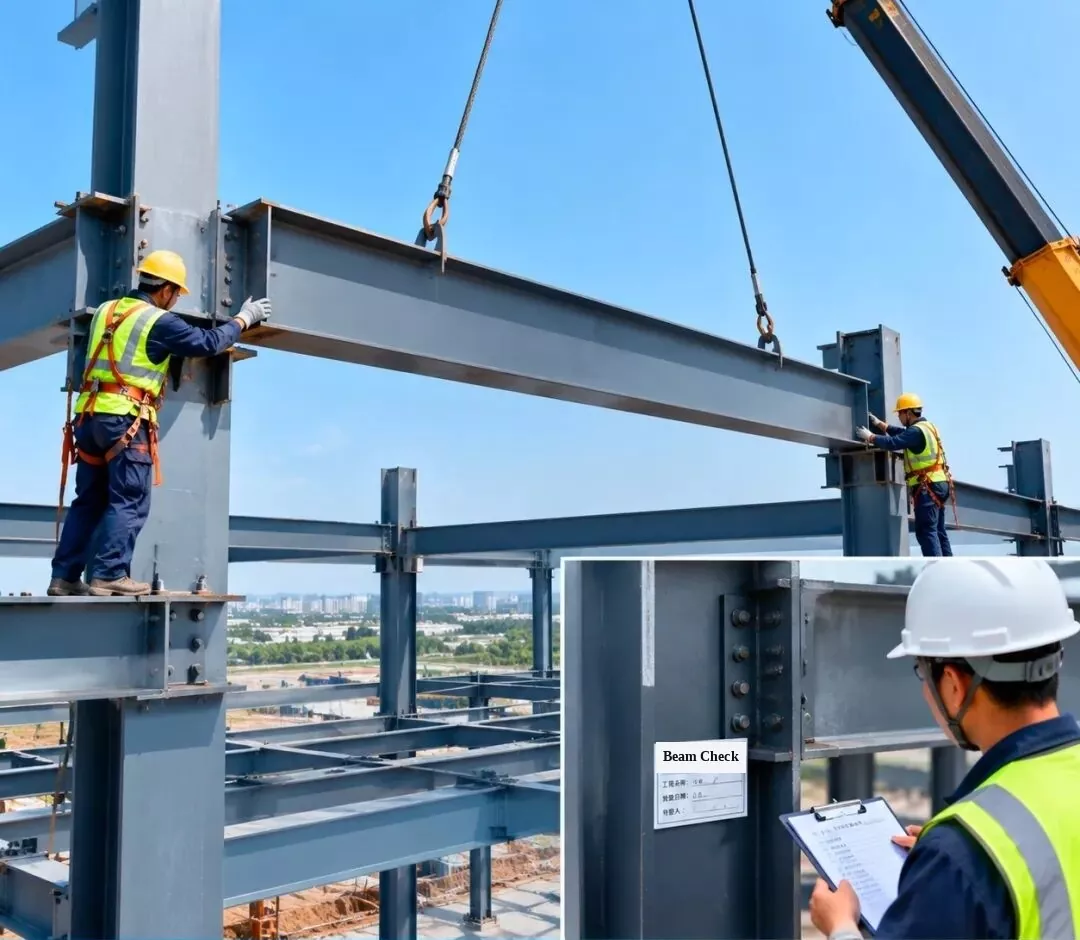

[Etiqueta insertada en la columna: Inspección de la instalación de vigas de acero | Nombre del proyecto: Taller #1 | Fecha de inspección | Inspector]
1. Simulación BIM 3D:Simule la instalación de la armadura de techo de acero para mejorar el plan de elevación y el orden de instalación.

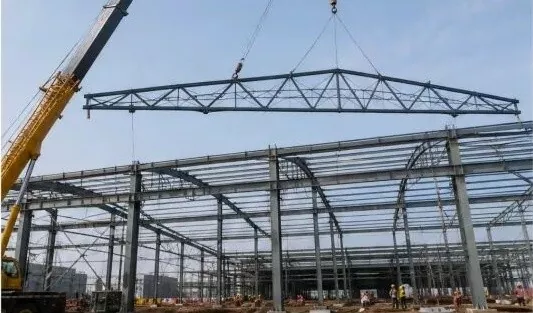

2. Elevación del armazón del techo:Utilice un camión grúa para levantar la armadura y colocarla lentamente en su posición mientras la mantiene equilibrada.

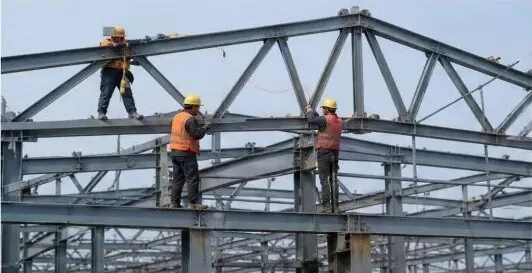

3. Posicionamiento y fijación temporal:Una vez que la armadura del techo esté en su lugar, asegúrela temporalmente y ajuste su posición y altura (elevación).

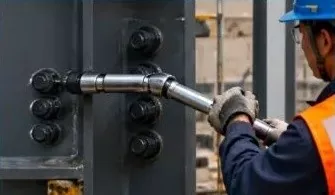

4. Conexión de perno de alta resistencia:Apriete los pernos de alta resistencia de acuerdo con las reglas de diseño para garantizar una conexión fuerte.
5. Inspección de instalación:Verifique la altura, la luz, la flexión (deflexión) y la alineación vertical de la armadura para asegurarse de que cumplan con el código.

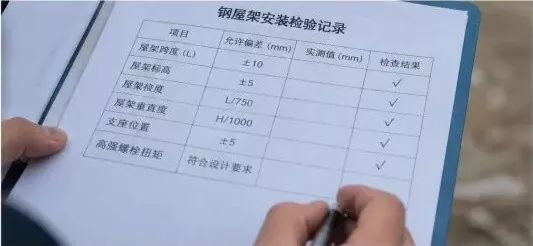

6. Registro de inspección:Después de pasar la inspección, complete el formulario de registro y continúe con el siguiente paso de construcción.| Artículo de inspección | Error permitido (mm) | Valor medido (mm) | Verificar resultado |
|---|---|---|---|
| Luz de armadura (L) | ±10 | — | √ (Pase) |
| Altura del armazón (elevación) | ±5 | — | √ (Pase) |
| Flexión de armadura (deflexión) | l/750 | — | √ (Pase) |
| Alineación vertical del armazón | h/1000 | — | √ (Pase) |
| Posición de apoyo | ±5 | — | √ (Pase) |
| Torque de perno de alta resistencia | Cumple con los requisitos de diseño. | — | √ (Pase) |

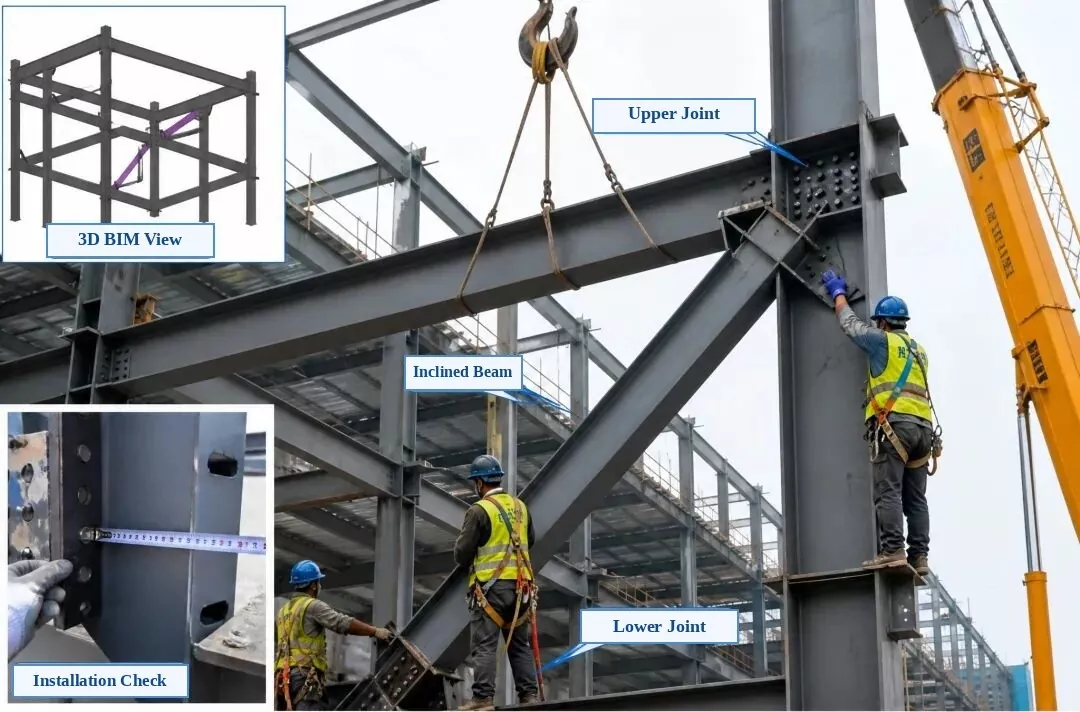

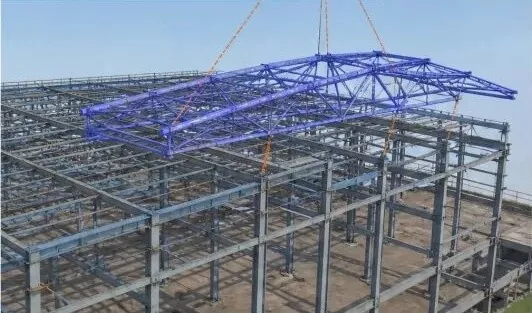

Etiquetas de fotos extraídas:Recuadro superior izquierdo: Vista BIM 3D | Recuadro inferior izquierdo: Comprobación de instalación | Foto principal: Junta de conexión superior, viga de acero inclinada (arriostramiento diagonal), junta de conexión inferior
1. Verificación previa a la instalación:Verifique el número de pieza, el tamaño, las posiciones de los orificios de los pernos y la dirección de la placa de conexión. Asegúrese de que las superficies de contacto sean planas, limpias y libres de rebabas o aceite.

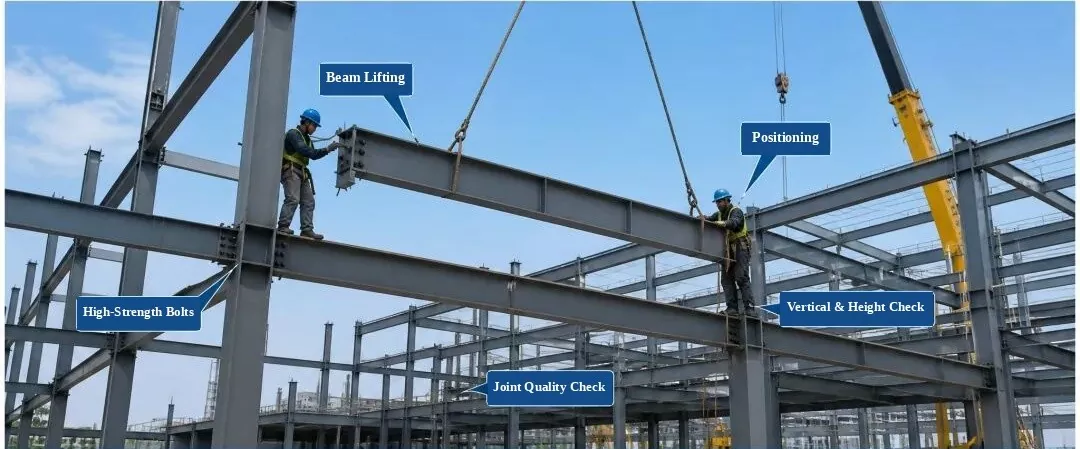

2. Elevación y Posicionamiento:Utilice dos puntos de elevación para levantar lentamente la viga inclinada hasta su lugar. Fíjelo temporalmente y asegúrese de que las juntas superior e inferior estén alineadas con precisión con la columna y la viga de acero.
3. Alineación y Ajuste:Ajuste la posición de la línea central, la altura y la alineación vertical de la viga inclinada para cumplir con los requisitos de diseño. Complete la conexión permanente después de la alineación.

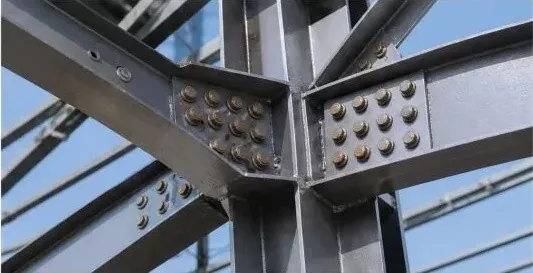

4. Método de conexión:Conecte con pernos de alta resistencia. Apriételos uniformemente desde el centro hacia afuera hacia ambos lados según lo requiera el diseño, y marque cada perno después de que el apriete final pase la inspección.
5. Inspección de instalación:Verifique la posición de la línea central, la altura, la alineación vertical, el apriete del contacto de la placa y la calidad del apriete de los pernos. Todo debe cumplir con el Código de Aceptación de Calidad de Construcción de Estructuras de Acero (GB 50205).

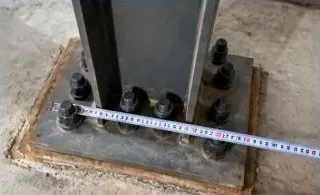

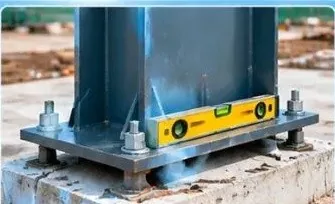

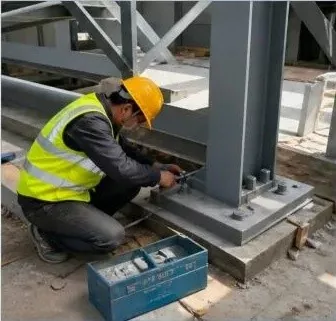

1. Verificación de cimientos:Verifique si las posiciones de los pernos de anclaje, la altura de la base y las dimensiones de la base cumplen con los requisitos de diseño.

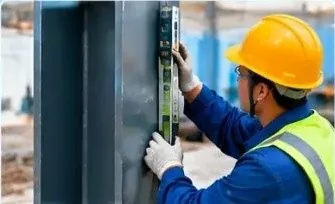

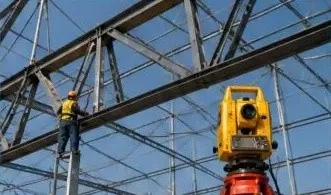

2. Verificación de alineación vertical:Utilice una estación total, una plomada láser o un nivel de regla para verificar qué tan recta (vertical) está la columna de acero.

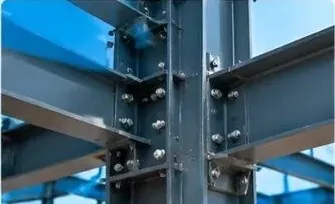

3. Verificación de la calidad de la conexión:Compruebe si los pernos, las soldaduras y las placas de conexión de alta resistencia cumplen con los requisitos estándar.

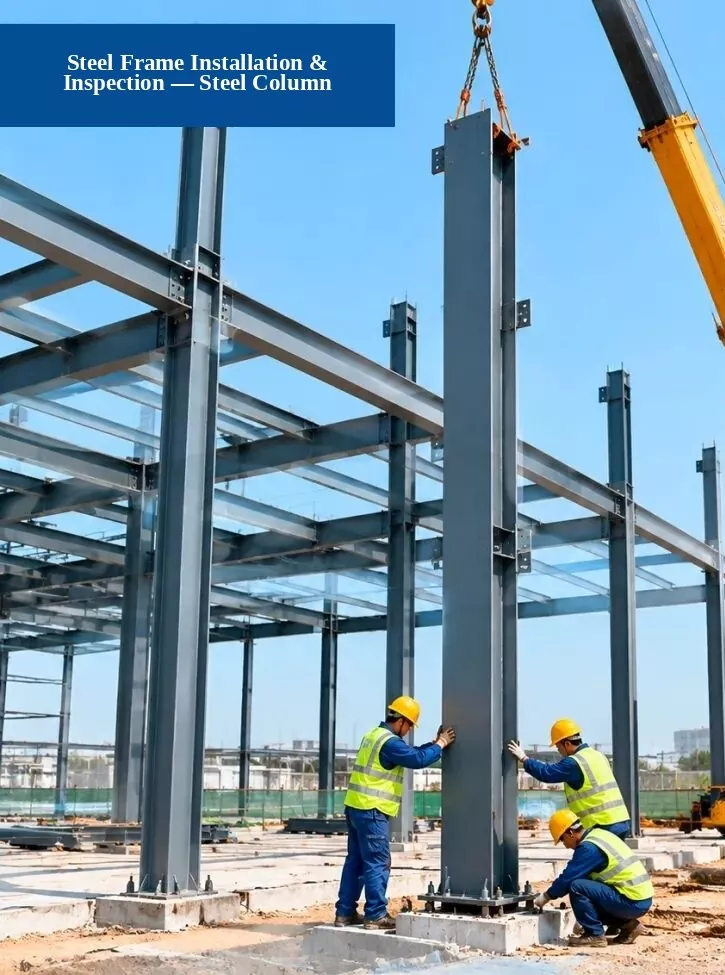

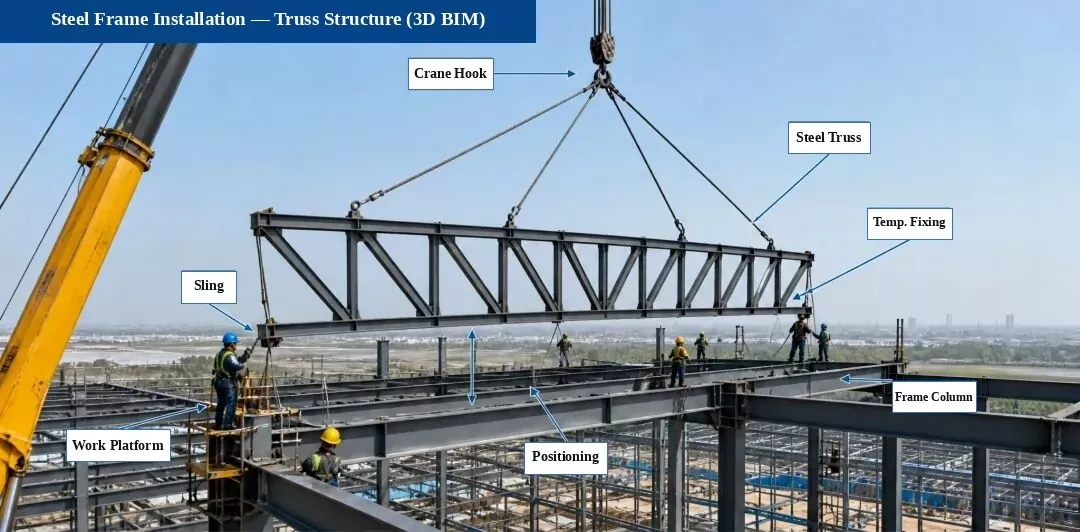

Etiquetas de fotos extraídas:Gancho de grúa | Estructura de armadura de acero | Fijación Temporal | Eslinga de elevación | Plataforma Alta de Trabajo | Colocar en posición | Columna de estructura de acero
Flujo del proceso de instalación:Levantamiento y marcado → Verificación de soporte → Levantar y colocar → Fijación temporal → Alineación y ajuste → Conexión de perno de alta resistencia → Soldadura (si es necesario)
Puntos clave de instalación:
Verifique las posiciones y alturas de los pernos de soporte, las placas de calce y las piezas integradas para asegurarse de que cumplan con los requisitos de diseño.

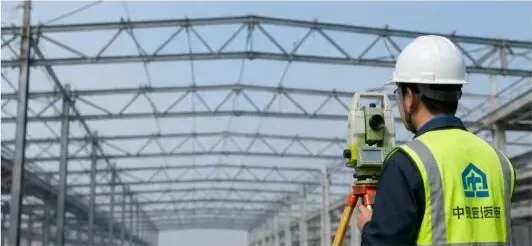

Utilice una estación total para medir la línea central, la altura y la flexión de la armadura y realice ajustes de alineación.
Verifique la cantidad, el tamaño y el torque de los pernos de alta resistencia y vuelva a probarlos según lo exige el código.
Nota:La estructura de celosía de este proyecto está preensamblada en fábrica y se levanta en secciones en el sitio para garantizar una instalación precisa, calidad y seguridad.

1. Verificación de piezas entrantes:Verifique la calidad, el tamaño, el estado de la superficie y la rectitud del material. Instale solo después de pasar la inspección.
2. Control de Procesos:Controle el posicionamiento de las piezas, la altura, la alineación vertical y el apriete de los pernos durante la instalación.
3. Artículos de inspección:Posición de la línea central, altura, alineación vertical, planitud de la superficie y calidad de la conexión de pernos.
4. Estándar de calidad:Debe cumplir con el Código de Aceptación de Calidad de Construcción de Estructuras de Acero (GB 50205-2020).

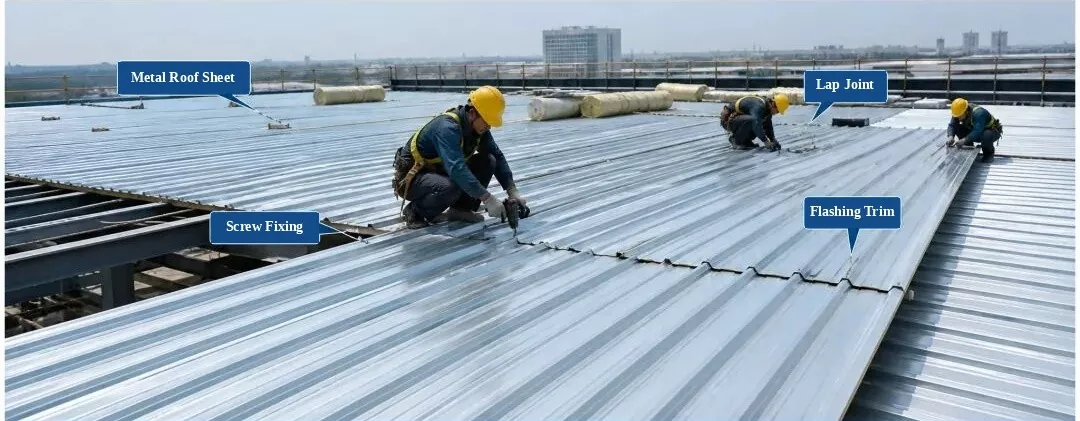

1. Verificación de materiales:Verifique el perfil, el espesor, el revestimiento y el color del panel. Úselo sólo después de pasar la inspección.
2. Reglas de instalación:Superponga los paneles correctamente y fíjelos firmemente. Mantenga el espacio entre tornillos dentro de los límites estándar, sin que falten ni estén mal colocados.
3. Artículos de inspección:Planitud del techo, ancho de superposición, espaciamiento de puntos de sujeción y detalles de impermeabilización.
4. Estándar de calidad:Debe cumplir con el Código Técnico para Ingeniería de Techos Metálicos (GB 50345-2012).

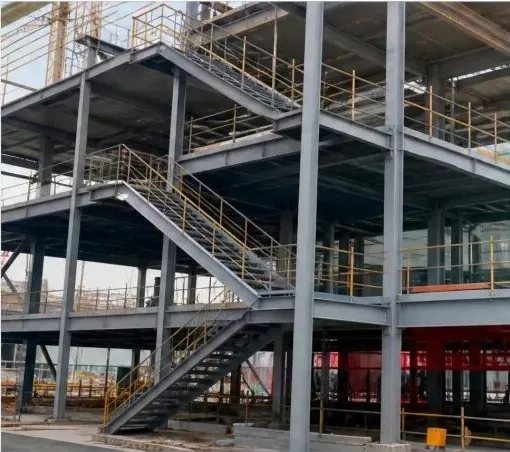

1. Escaleras y pasamanos de acero terminados (foto del sitio)

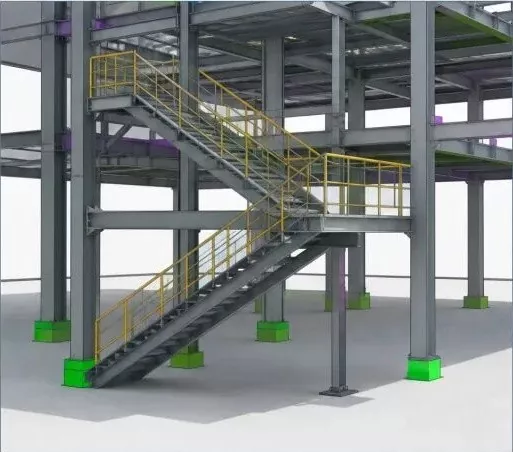

2. Modelo BIM 3D (Escaleras y Pasamanos de Acero)
3. Instalación de escaleras de acero (trabajo en el sitio)

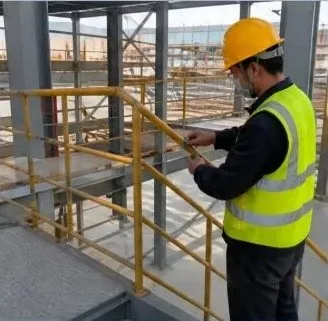

4. Instalación de pasamanos (trabajo en el sitio)

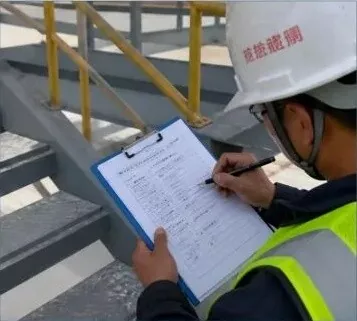

5. Inspección de calidad de la instalación (verificación del sitio)
Estructura de aceroesse utilizan ampliamente en el mercado de la construcción actual para construir marcos de edificios y se convertirán en la principal opción para estructuras de edificios primarias en el futuro. Las estructuras de acero tienen muchas subcategorías, tipos de estructuras y tipos de componentes. Según el sistema estructural, se dividen en cuatro tipos principales: pórticos, rejillas espaciales, cerchas y estructuras de pórticos.
