¿Cuánto sabe acerca de estas formas de estructuras de acero?

Mientras cubrimos los cuatro sistemas centrales principales en elestructura de aceroindustria la última vez, EHSS continuará llevándolo a explorar las estructuras de acero en este número. En los edificios modernos, con una creciente complejidad estructural y demandas de carga, se han aplicado ampliamente formas estructurales como celosías, cables de suspensión, estructuras de vigas y tubos de acero rellenos de hormigón. Todos los tipos de estructuras de acero presentados en este número se utilizan comúnmente en ingeniería con sistemas técnicos maduros y estándares de soporte correspondientes, dominando sus respectivos campos segmentados.

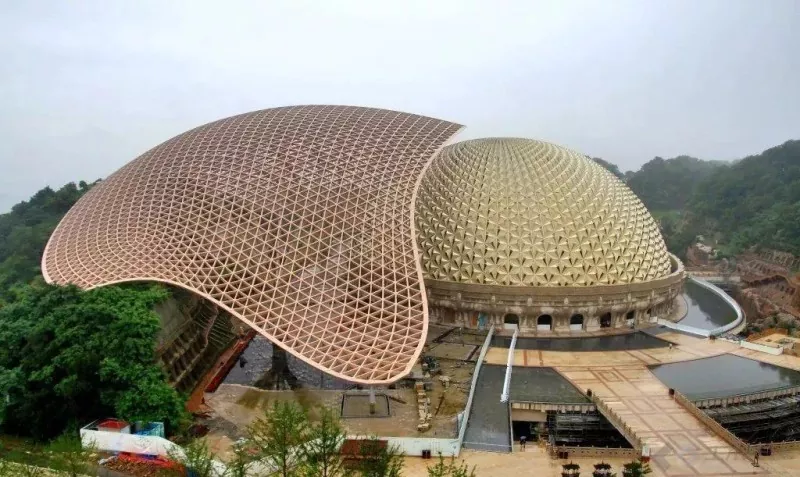

La estructura de cáscara enrejada, como su nombre indica, es una estructura de rejilla curva que se asemeja a una cáscara de huevo. Su característica principal radica en la capacidad de formar formas curvas de gran envergadura, como cúpulas y arcos. Con una apariencia elegante y una capacidad de carga eficiente, se aplica ampliamente en grandes gimnasios, centros de exposiciones, planetarios e invernaderos botánicos.

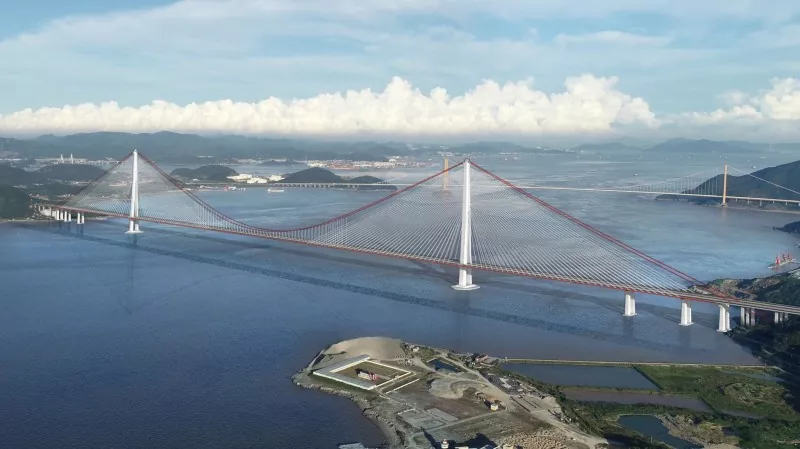

Las estructuras de suspensión toman cables de acero de alta resistencia como componentes centrales y logran grandes luces utilizando la propiedad de tracción de los cables. Presentan una capacidad de luz ultragrande, un peso propio liviano y un bajo consumo de acero, y se adoptan principalmente para puentes colgantes, grandes estadios, terminales de aeropuertos y otros proyectos.

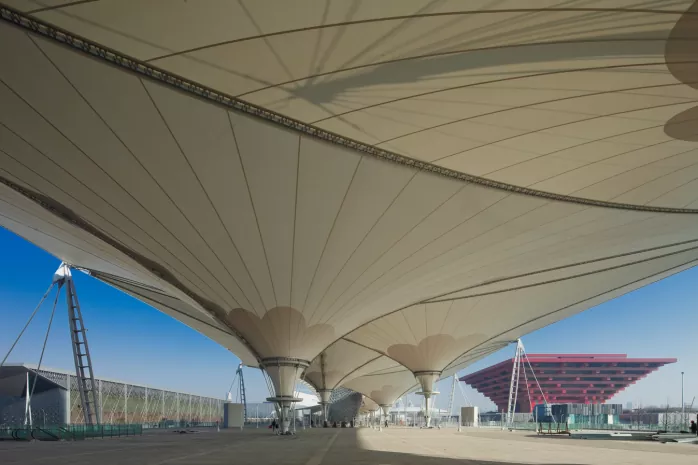

La estructura de cable-membrana es el tipo más común y ampliamente utilizado entre todas las estructuras de membrana, compuesta de materiales de membrana junto con componentes de acero o estructuras de acero. Los tejidos de membrana suelen estar recubiertos con PTFE o PVC. Con un peso ligero, alta resistencia y gran flexibilidad para formar superficies curvas complejas de forma libre, se utiliza comúnmente para marquesinas, instalaciones paisajísticas, estaciones de peaje y recintos inflables.

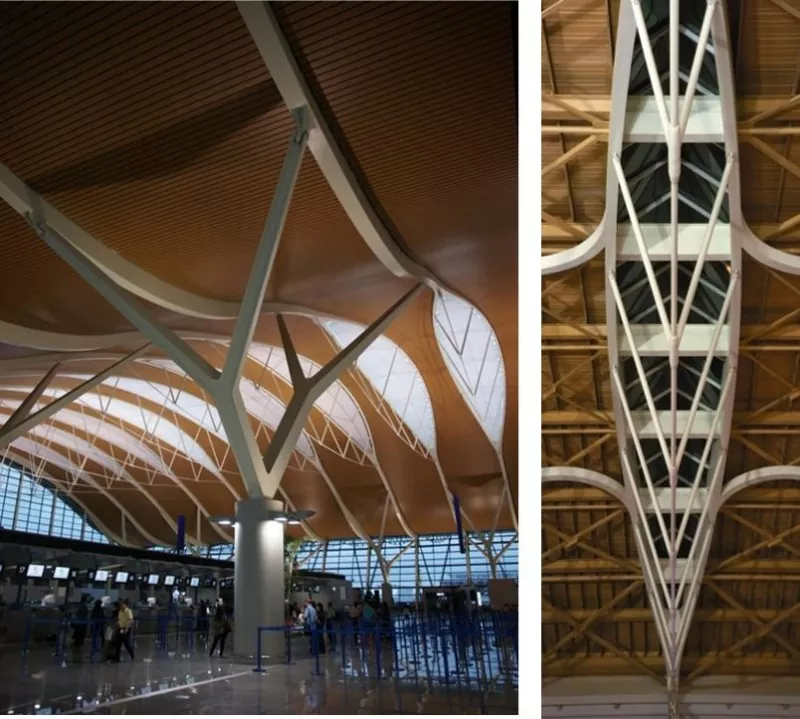

La estructura soportada por cuerdas se compone de cuerdas superiores rígidas y cables de acero inferiores flexibles conectados por puntales, donde las cuerdas superiores rígidas son en su mayoría vigas o armaduras de acero, por lo que también puede interpretarse como una estructura formada conectando vigas o armaduras de acero con cables de acero a través de puntales. La estructura de cadena de vigas es la forma más común y típica de este sistema estructural con vigas de alma sólida de acero como componentes superiores. Con autoequilibrio y excelente capacidad de luz, las estructuras soportadas por cuerdas se aplican principalmente a techos de luces largas y terminales de aeropuertos.

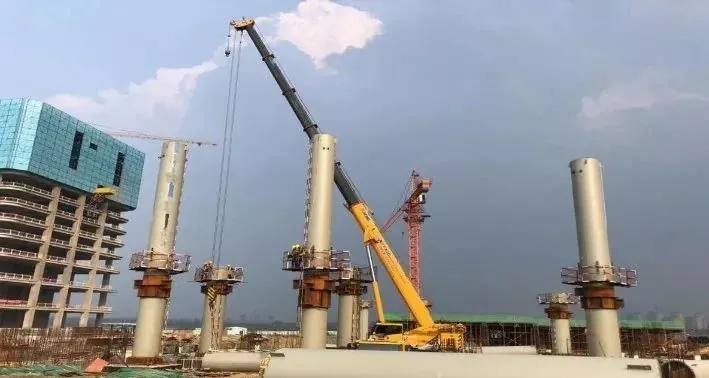

La estructura de tubos de acero rellenos de hormigón se refiere a una estructura con tubos de acero rellenos de hormigón en el interior para mejorar en gran medida la capacidad de carga y la ductilidad. Presenta una alta capacidad de carga y una ductilidad favorable, y se utiliza principalmente como miembros de compresión en columnas de edificios de gran altura, puentes en arco y estructuras de grandes luces.

Los pórticos, marcos de acero, armazones de acero y estructuras de rejilla mencionados en la edición anterior cuentan con el mayor volumen de mercado y los escenarios de aplicación más universales, sirviendo como las mejores opciones para fábricas pequeñas y medianas, edificios de gran altura y techos convencionales de gran luz. Por el contrario, las estructuras de celosía, estructuras de suspensión, estructuras de cable-membrana, estructuras de vigas y estructuras de tubos de acero rellenas de concreto que se tratan en esta edición son subsistemas especializados diseñados para escenarios que involucran tramos especiales, edificios de gran altura, cerramientos livianos y condiciones de tensión compuestas, y también representan sistemas de estructuras de acero convencionales y populares hoy en día.

Todosistemas estructurales de aceroLos temas cubiertos en las dos entregas tienen distintas ventajas y se complementan entre sí, formando en conjunto un espectro técnico completo para la ingeniería de estructuras de acero actual. Específicamente, la estructura de marco de acero sienta las bases para la estructura de marco de acero arriostrada; las conchas enrejadas y las rejillas espaciales entran en la categoría de estructuras de rejilla espacial como formas paralelas; las estructuras de suspensión, cable-membrana y soporte de cuerdas se pueden combinar con cerchas y rejillas para formar sistemas de luces largas; las estructuras de acero de paredes delgadas conformadas en frío se aplican principalmente en sistemas de construcción de acero liviano; y las estructuras de tubos de acero rellenas de hormigón pertenecen a sistemas de carga compuestos de acero y hormigón.

Al seleccionar tipos estructurales para proyectos prácticos, se debe realizar una evaluación integral basada en las funciones del edificio, las condiciones del tramo, los indicadores económicos y los requisitos del cronograma de construcción para determinar la solución óptima. Estén atentos aEHSSCanales oficiales para actualizaciones técnicas de estructuras de acero más profesionales. Con 21 años de dedicación a la fabricación e instalación de estructuras de acero, brindamos soporte técnico de proceso completo para sus proyectos con sólidas capacidades profesionales.
